Лазерный станок для резки труб MZ
Лазерный станок MZ для резки труб малого диаметра. Используется для обычной трубы из углеродистой стали, трубы из нержавеющей стали, трубы из алюминиевого сплава, медной трубы, резки круглой трубы размером Φ10 мм-Ф120 мм, квадратной трубы с длиной стороны ≤ 80 мм, прямоугольного профиля трубы с диагональю ≤ 120 мм, L ≤ 6250 мм. Самые короткие отходы хвоста составляют всего 90 мм, что дает значительную экономию средств. Это идеальный выбор для предприятий по переработке труб.
р.
р.
Видео работы на станке JQLaser MZ
Лазерная резка различных труб на JQLaser MZ
Лазерная резка круглой трубы
MZ - это практичный станок для лазерной резки труб.
Эта модель чрезвычайно рентабельна, она способна резать металлические трубы длиной до 6 метров, а самые короткие отходы хвоста составляют всего 90 мм, что дает значительную экономию средств. Это идеальный выбор для предприятий по переработке труб.
От выбора конфигурации до процесса сборки, от последующего обучения до послепродажного обслуживания - этот станок создает хорошие печатления!
Основные преимущества:
Эта модель чрезвычайно рентабельна, она способна резать металлические трубы длиной до 6 метров, а самые короткие отходы хвоста составляют всего 90 мм, что дает значительную экономию средств. Это идеальный выбор для предприятий по переработке труб.
От выбора конфигурации до процесса сборки, от последующего обучения до послепродажного обслуживания - этот станок создает хорошие печатления!
Основные преимущества:
- Самый продаваемый модель JQLASER в 2021 году
- Самый быстрый лазерный станок для резки труб (эффективность резки на 35-40% выше, чем у других станков).
- Резка круглых, квадратных, прямоугольных и профильных труб и т. Д.
- Диаметры обработки от 10 до 120мм.
- Максимальный вес заготовки до 120кг.
- Минимальный остаток 90 мм.
- Очень эргономичный и доступный.
Сварная станина
Станок имеет цельнолитую сварную станину, которая проходит обработку обжигами для устранения внутреннего напряжения. Такая станина является более стабильной и долговечной, чем обычная традиционная. Станок оснащен автоматическом устройством смазки, которое периодически смазывает подвижные части станка для сохранения работоспособности и продления срока службы.
Сборщик лома
Продуманный дизайн переднего подборщика. Отрезанный лом автоматически падает на тележку для лома, чтобы реализовать интеллектуальное производство обработки и повысить производительность обработки труб.
Редукционный механизм опорных роликов
Опорные ролики редуктора в основном предназначены для резки более длинных труб (труб меньшего диаметра). Когда задний патрон перемещается в соответствующее положение, вспомогательную опору можно опустить. Для труб разных размеров используйте соответствующий радиус опоры, чтобы адаптироваться к высоте трубы.
Система ЧПУ FSCUT
Система FSCUT предназначена для управления резки и поддержки труб. Система позволяет обрабатывать как стандартные трубы (прямоугольные, круглые, овальные, эллиптическе и т.д.), так и заготовки произвольной формы (T/U/H/L - образные).
- Смещение центра трубы для повышения точности резки сквозных отверстий.
- Возможность резки швеллера.
- Технология для резки уголков.
- Система поддерживает автоматическую загрузку и разгрузку, а также автоматическую подачу заготовок.
Программное обеспечение для резки: TubePRO
Tubepro предназначено для профессиональной лазерной резки труб различной формы. Работает совместно с программным обеспечением для раскроя TubesT, обеспечивая более детальную настройку техники и расширенное создание траекторий раскроя.

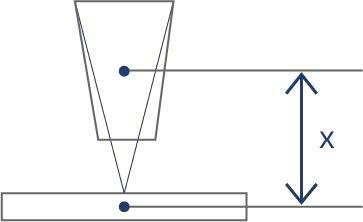

Автопоиск центра трубы
TubePro может обнаруживать и корректировать отклонение трубы от центра вращения патрона, что гарантирует высокую точность резки заготовки.

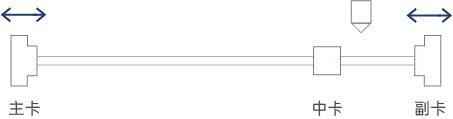

7-осевая подача труб
TubePro имеет 3-х опорную конструкцию 7-осевого рычажного механизма. В процессе работы три подвижных патрона подают трубы, при этом обеспечивается максимальная экономия материала за счет минимальных отходов.
Поддержка заготовки
Так как длинная труба способна изгибаться под действием силы тяжести, то ее необходимо поддерживать. Для этого предназначены держатели. TubePro может управлять держателями вверх или вниз в соответствии с положением патрона. TubePro обладает функцией сигнализации для обеспечения безопасности, а также данная функция может использоваться для разгрузки деталей.
Оптимальная резка уголков
TubePro помогает справляться с трудносятми при резке уголков. Правильная настройка параметров таких, как давление газа, пиковая мощность лазера и рабочий цикл, позволит улучшить эффективность и качество резки углов.
Контроль при резке углов
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует тратегию перспективы для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема.

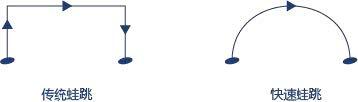

Быстрое перемещение
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей, пока лазерная головка перемещается по следующей траектории.
Обработка труб и профилей произвольной формы
Кроме стандартной трубы, например, круглой и квадратной, система поддерживает обработку профилей произвольной формы: U/L/H/T, овальных, многоугольных и т.д.
Программное обеспечение для резки: TubePRO

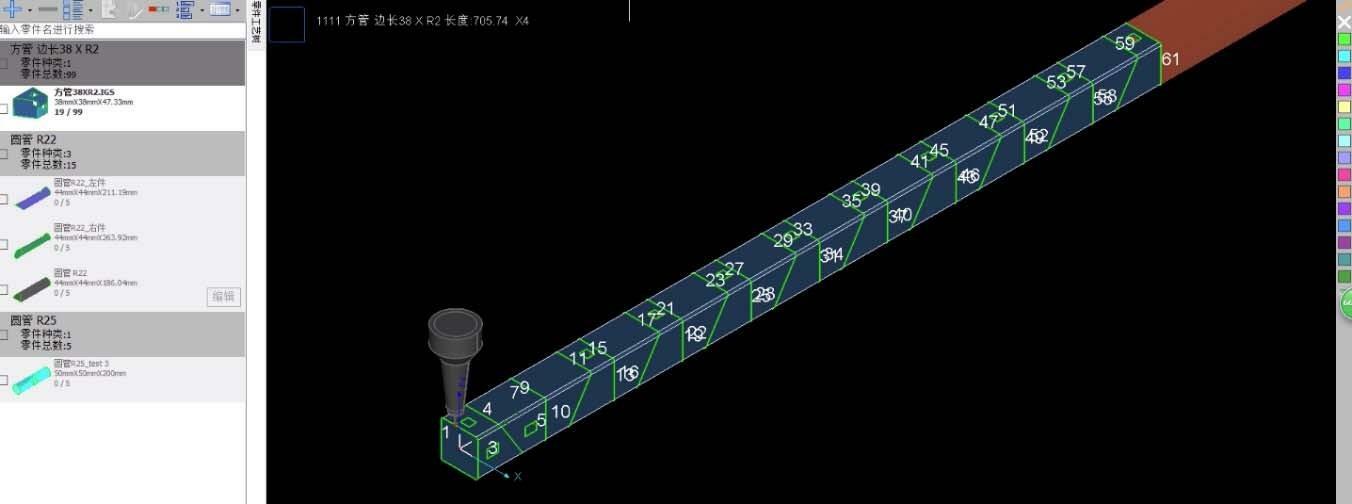

TubesT - это программа для трехмерного раскроя труб, разработанная для системы лазерной резки CypTube / TubePro. Программа TubesT удовлетворит все ваши потребности и позволит выполнять такие работы как:
- создание чертежей;
- модификация деталей;
- раскрой заготовок;
- создание отчетов.
ПО для раскроя TubesT
